Создайте IDEF0-диаграмму декомпозиции первого уровня процесса «Перевозка груза», имеющего следующее описание: «Процесс начинается с того, что менеджер компании принимает от заказчика заявку и оформляет договор, используя информацию из прейскуранта. Один экземпляр договора отдается заказчику. После этого на основании договора отдел логистики планирует схему перевозки, используя информацию из базы данных (БД), и оформляет путевой лист и транспортную накладную, которые передаются водителю. Водитель на транспортном средстве забирает груз в указанном месте, доставляет груз получателю, получает подписанный получателем акт и возвращается. По возвращении он сдает все документы (путевой лист, накладную, акт) в бухгалтерию. На основании этих документов, а также договора бухгалтерия выписывает счет на оплату. На заключительном этапе заказчик оплачивает счет и получает квитанцию».

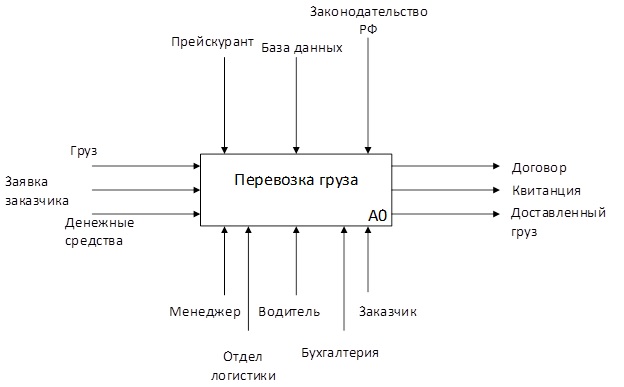

Рисунок 1 – Диаграмма А-0 «Перевозка грузов»
Рисунок 2 – Диаграмма А0 «Перевозка грузов»
